BZWL120/65-XQ200/10

Насосная станция для впрыска воды принимает фирменные продукты для насоса для впрыска воды, оснащенные гусеничным ходовым механизмов, адаптированные к мобильному использованию в шахте. Ходовой механизм использует отдельный гидравлический масляный насос, приводя в движение гидравлический двигатель через ревертирующий клапан для достижения движения и поворота блока. И с определенной способностью лазания, агрегат оснащен переходным резервуаром и гидравлическим резервуаром.

Ключевые слова:

Классификация:

Гидравлический пробивной насос

Насос для предварительного раскалывания кровли

Wechat:

Электронная почта:

Введение

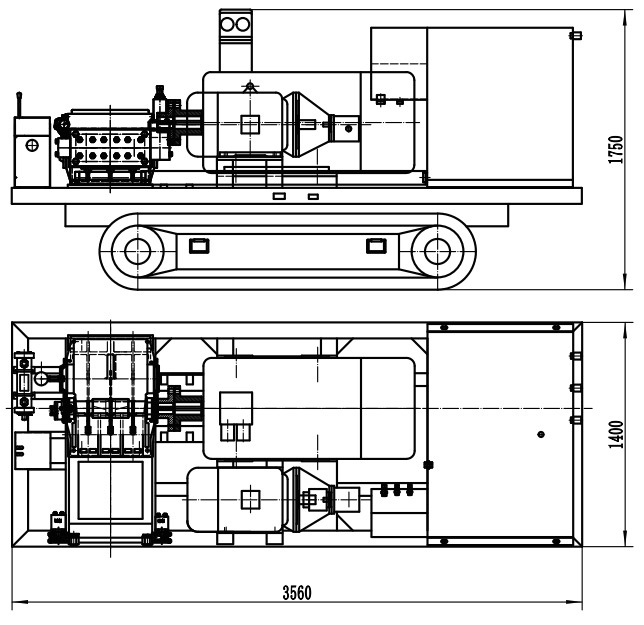

Справочный размер

Название проекта		Единицы	Параметры
Модель		/	BZWL120/65-XQ120/10
Производительность всей машины	Тип водяного насоса	/	BZW120/65
	Номинальный поток	Л/мин	120
	Номинальное давление	МПа	65
	Объем резервуара для воды	Л	1000
	Вес всей машины	Кг	<6000
	Габаритные размеры	Мм	3560 × 1400 × 1750
Параметры ходячих механизмов	Способ ходьбы	/	Гусеничный тип
	Форма механизма привода	/	Гидравлический привод двигателя
	Объем топливного бака	Л	42
	Рабочее давление	МПа	<20
	Рабочий поток	Л/мин	60
	Скорость ходьбы	М/мин	30
	Способность к подъему	°	± 20
Параметры двигателя	Модель двигателя	/	YBK3-315L1-4
	Номинальная мощность	КВт	160
	Номинальное давление	V	660/1140
	Номинальная скорость	Об/мин	1480

Таблица 1 Основные параметры водяного насоса

Серийный номер	Название проекта		Единицы	Параметры
1	Модель		/	BZW125/50	BZW160/40	BZW120/65	BZW160/63	BZW125/80
2	Номинальный поток		Л/мин	125	160	120	160	125
3	Номинальное давление		МПа	50	40	65	63	80
4	Номинальная скорость насоса		Время/балл	366	366	366	366	366
5	Диаметр плунжера		Мм	35	40	35	40	35
6	Маршрут поршня		Мм	120	120	120	120	120
7	Количество плунжеров		-Что?	3	3	3	3	3
8	Большое количество зубьев		-Что?	93	93	93	93	93
9	Количество зубьев		-Что?	23	23	23	23	23
10	Шум		ДБ (А)	103	103	103	104	104
11	Объемная эффективность		%	88	88	88	91	91
12	Общая эффективность		%	81	81	81	82	82
13	Габаритные размеры		Мм	3000 × 1500 × 1130	3000 × 1500 × 1130	3000 × 1500 × 1130	3000 × 1500 × 1130	3000 × 1500 × 1130
14	Вес всей машины		Кг	2100	2100	2200	2200	2200
15	Двигатель	Модель	/	YBKE3-315M-4	YBKE3-315M-4	YBKE3-315L1-4	YBK3-315L1-4	YBK3-315L1-4
16		Номинальная Мощность	КВт	132	132	160	185	185
17		Номинальная Напряжение	V	660/1140	660/1140	660/1140	660/1140	660/1140
18		Номинальная Скорость вращения	Об/мин	1480	1480	1480	1480	1480
19		Номинальная Эффективность	%	95,4	95,4	95,4	95,4	95,4
