JN200

Этот продукт обладает характеристиками компактной структуры, небольшого размера и высокой эффективности. Конец мощности использует принудительную смазку. Высокоскоростной вал и коленчатый вал передаются в виде шестерни. Трансмиссия стабильна и надежна, коэффициент трения снижается, производительность смазки улучшается, шум низкий, а температура на конце мощности низкая. Подходит для длительной непрерывной работы. Гидравлический конец легко разбирать и легко обслуживать. Подходит для очистки струей воды сверхвысокого давления, резки металла, очистки судов и удаления ржавчины, а также для конденсаторов, теплообменников и реакторов, таких как химические заводы, сахарные заводы, электростанции и т. Д. Он также может использоваться для транспортировки воды, эмульсии и других жидкостей, подобных чистой воде.

Ключевые слова:

Классификация:

Водонагнетательные насосы

Нефтепромысловые насосы для профилирования

Wechat:

Электронная почта:

Введение

Презентация продукции

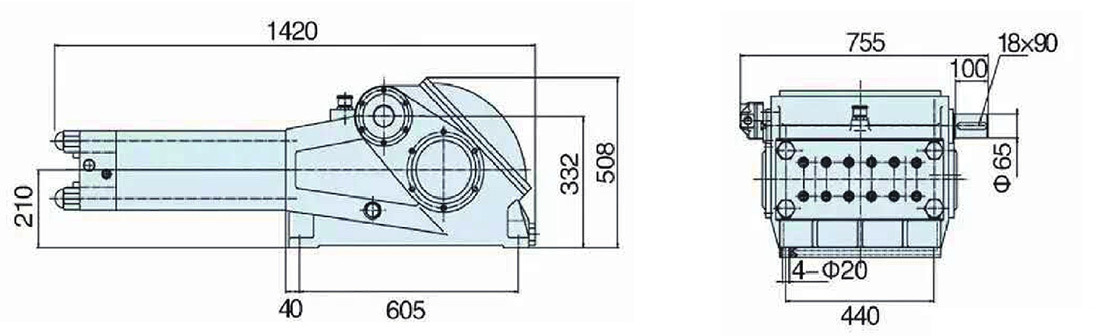

Справочный размер

JN200 (с двигателем) Трехпоршневой насос высокого давления Спектр 1

	Введите количество оборотов r/min 1480		Скорость насоса	366	Скорость	I = 4,04
	Введите количество оборотов r/min 1480		Максимальные давления на выходе MPa при номинальной мощности
	Теоретический поток		110 кВт	132 кВт	160 кВт	200 кВт
	Л/мин	М³/Ч	110 кВт	132 кВт	160 кВт	200 кВт
17,46	31	1,86	190	220	260	280
20,64	44	2,64	132	160	180	210
22,23	51	3,06	115	140	160	180
24	59	3,54	100	120	140	150
26	70	4,2	80	100	120	130
28	81	4,86	70	90	100	115
30	93	5,58	62	80	87	100
32	105	6,3	55	70	78	85
34	119	7,14	49	60	68	75
36	134	8,04	44	52	60	68
38	149	8,94	40	48	55	61
40	165	9,9	35	42	50	55
42	182	10,92	32	38	45	50
45	209	12,54	28	35	39	43
48	238	14,28	24	31	34	38
50	258	15,48	22	28	31	35
55	312	18,72	18	23	26	28

JN200 (с дизельным двигателем) Трехплунжерный насос высокого давления Спектр 2

Плунжер Диаметр Мм	Введите количество оборотов r/min 1800		Скорость насоса	389	Скорость	= 4619
	Введите количество оборотов r/min 1800		Максимальные давления на выходе MPa при номинальной мощности
	Теоретический поток		110 кВт	132 кВт	160 кВт	200 кВт
	Л/мин	М³/Ч	110 кВт	132 кВт	160 кВт	200 кВт
17,46	33	1,98	175	220	250	280
20,64	46	2,76	125	160	180	200
22,23	54	3,24	108	1,36	160	180
24	63	3,78	92	116	130	150
26	74	4,44	80	98	110	130
28	86	5,16	68	85	95	110
30	98	5,88	60	74	85	98
32	112	6,72	52	65	72	85
34	127	7,62	45	57	64	75
36	142	8,52	40	51	58	68
38	158	9,48	36	46	52	61
40	175	10,5	33	41	46	55
42	193	11,58	30	37	42	50
45	222	13,32	26	32	37	43
48	253	15,18	23	28	32	38
50	274	16,44	21	26	30	35
55	332	19,92	17	22	25	29

Тип JN200 (с двигателем) Трехпоршневой насос высокого давления Спектр III

Плунжер Диаметр Мм	Введите количество оборотов r/min 1480		Скорость системы	320	Скорость	I = 4619
	Введите количество оборотов r/min 1480		Максимальные давления вяза MPa при номинальной мощности
	Теоретический поток		90 кВт	110 кВт	132 кВт	160 кВт
	Л/мин	М³/ч	90 кВт	110 кВт	132 кВт	160 кВт
17,46	27	1,62	180	210	250	280
20,64	38	2,28	130	150	180	205
22,23	44	2,64	110	130	155	180
24	52	3,12	95	110	140	152
26	61	3,66	82	92	120	130
28	70	4,2	71	82	100	112
30	81	4,06	61	71	90	96
32	92	5,52	52	62	80	86
34	104	6,24	47	54	70	76
38	117	7,02	42	48	60	68
38	130	7,8	38	43	55	60
40	144	8,64	33	40	50	55
42	159	9,54	30	36	45	50
45	183	10,98	27	31	40	43
48	208	12,48	24	27	35	38
50	226	13,56	22	25	32	35
55	273	16,38	18	21	26	29

JN200 (с дизельным двигателем) трехплунжерный насос высокого давления Спектр 4

Плунжер Диаметр Мм	Введите количество оборотов r/min 1800		Скорость насоса	445	Скорость	I = 4,04
	Введите количество оборотов r/min 1800		Максимальные давления на выходе MPa при номинальной мощности
	Теоретический поток		110 кВт	132 кВт	160 кВт	200 кВт
	Л/мин	М²/ч	110 кВт	132 кВт	160 кВт	200 кВт
17,46	38	2,28	150	190	220	250
20,64	53	3,18	108	135	155	180
22,23	62	3,72	93	118	130	155
24	72	4,32	80	100	115	130
26	85	5,1	68	85	98	110
28	98	5,88	58	74	85	98
30	113	6,78	51	64	74	85
32	128	7,68	45	57	64	75
34	145	8,7	40	50	58	66
36	162	9,72	35	45	50	58
38	181	10,86	31	40	45	52
40	201	12,06	28	36	41	47
42	221	13,26	26	33	37	43
45	254	15,24	22	28	32	37
48	289	17,34	20	25	28	33
50	314	18,84	18	22	26	30
55	380	22,8	15	19	22	25

Рекомендация: учитывая экономичный расход топлива дизельного двигателя, при выборе дизельного двигателя рассчитать мощность в соответствии с мощностью в таблице, умноженной на 1,25
